Vemaco Spannfix

Vemaco Spannfix Modul 3×5

Das Spannfix-System ist eine durchdachte und innovative Lösung für Schornsteinbeklei­dungen und sorgt für eine vorgehängte und hinterlüftete Bekleidung am Schornstein. Das System besteht aus 4 Edelstahlecken, die mit einem Edel­stahlseil und einer Spannvorrichtung verbunden sind.

Wie funktioniert das Vemaco Spannfix-System?

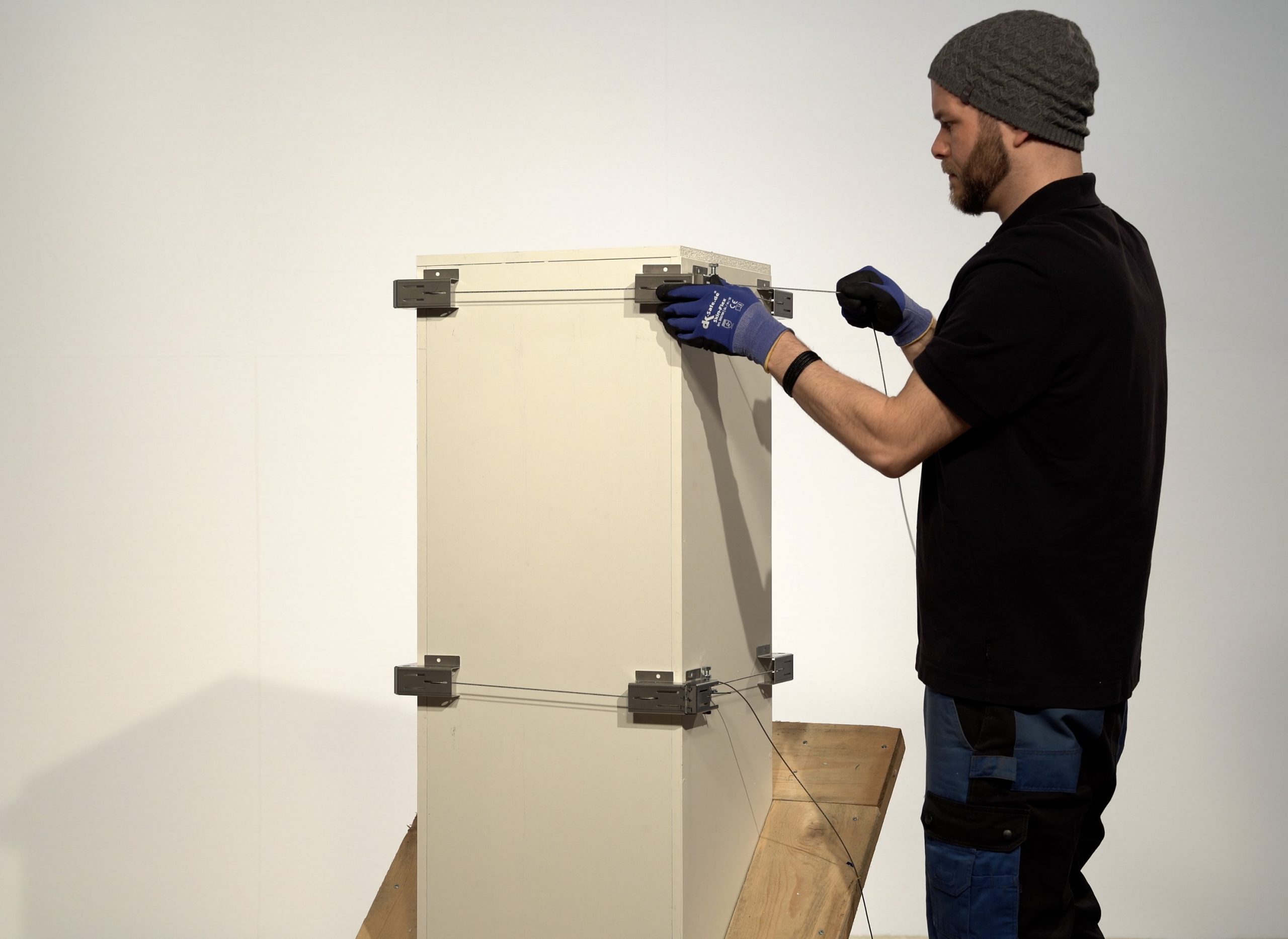

Die Edelstahlecken werden am Schornstein positioniert und mit dem umlaufenden Seil fixiert. Mit Schraubenschlüssel (11+13mm ) wird das Spannfix-System am Schornstein festgespannt. Der Abstand zwischen den einzel­nen „Gurten“ sollte ca. 60 – 70 cm betragen, je nach Schorn­steinhöhe und Dachneigung. Abb. 1

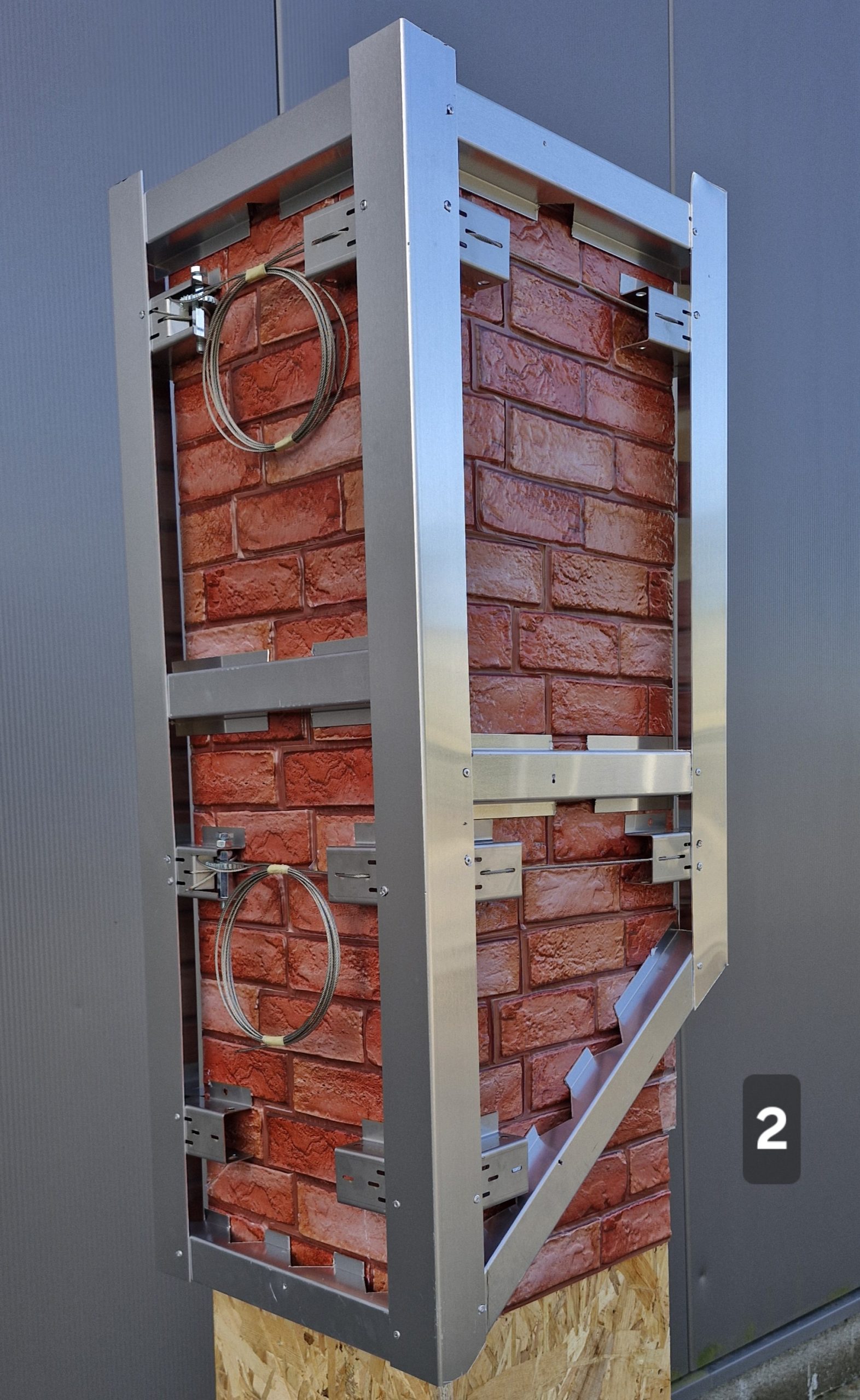

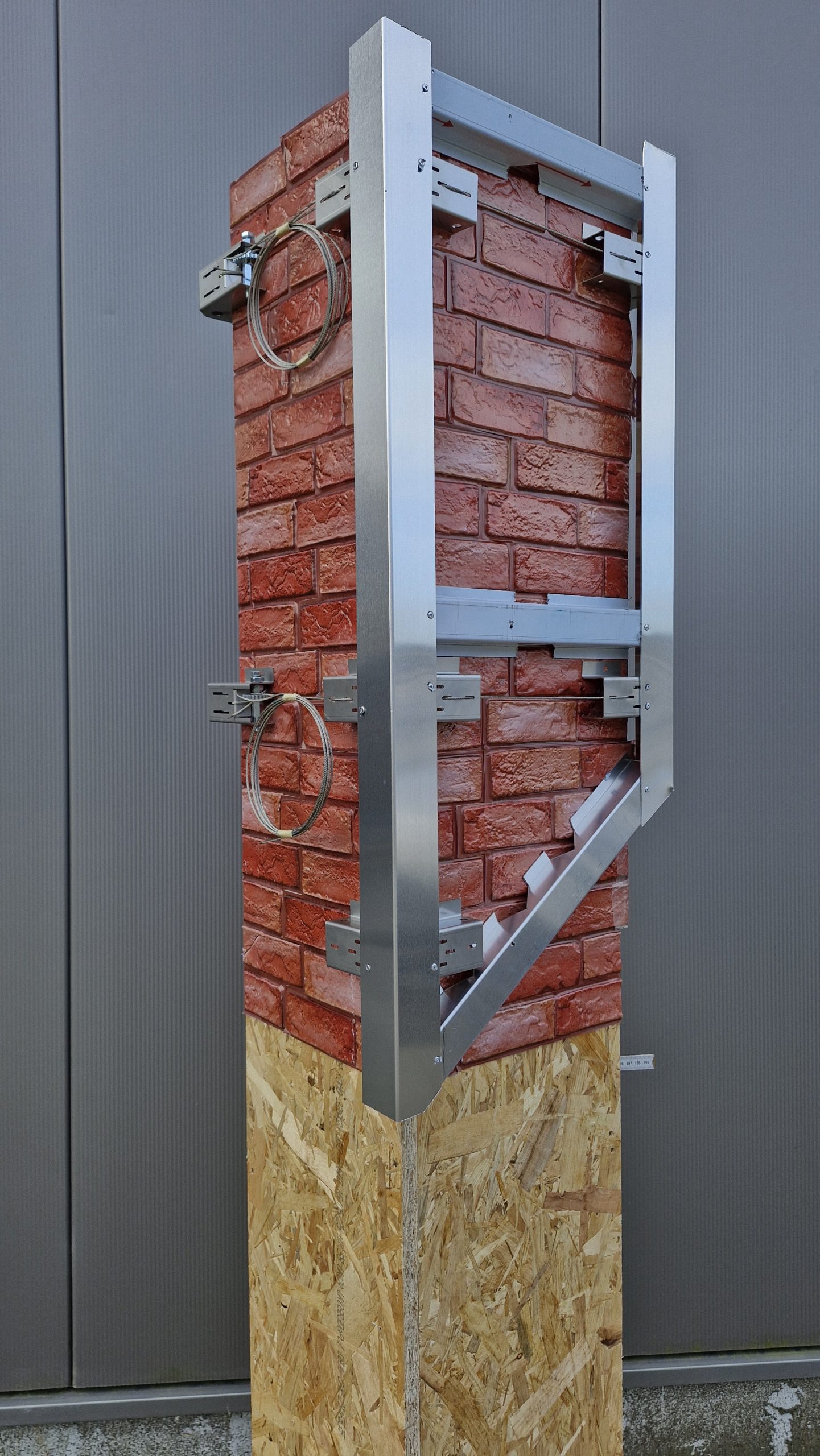

Bei dem Spannfix-Modul wurde das bisherige System so erweitert, dass durch die zu­sätzliche Aufbringung eines Loch-Profils aus VA jetzt auch die Möglichkeit für eine einfa­che und schnelle Aufnahme einer Holzunterkonstruktion besteht. Abb. 2 Auf die Unterkonstruktion (Holzlatten) können andere Teile zur weiteren Nutzung der Haltevorrichtung geschraubt werden.

Mit dieser Einrichtung werden die Brandschutzabstände nach § 8 MFeuV eingehalten. Eine bauaufsichtliche Zulassung ist für dieses System nicht erfoderlich, da Schornsteinkopfverkleidungen unter die Liste C (Bau­regelliste) fallen. Abb.2

Weitere Vorteile des Systems sind die schnelle Montage und die Tatsache, dass sich keine brennbaren Materialien am Schornstein be­finden. Für die Montage und weitere Nutzung der Haltevor­richtung ist kein bohren oder dübeln am Schornstein erforderlich.

PDF Download
PDF zum Spannfixsystem – jetzt auch in verschiedenen Sprachen als download
Das Spannfix System als PDF
The Spannfix system as PDF
Le système Spannfix en PDF
Het Spannfix-systeem als PDF
Il sistema Spannfix in PDF
Vemaco Spannfix Standard
 Die Innovation bei der Bekleidung von Schornsteinköpfen

Wir haben ein neuartiges Spannsystem zur Bekleidung von Schornsteinköpfen entwickelt. Das aus 4 Edelstahlecken, einem Edelstahlseil und einer Spannvorrichtung bestehende Spannsystem wird einfach im Abstand von ca. 60 – 70 cm am Schornstein positioniert und verspannt.

Die Vorteile liegen auf der Hand:

· kein Bohren am Schornstein
· leichte Montage
· geringes Gewicht
· garantierte Hinterlüftung
· modernes Design

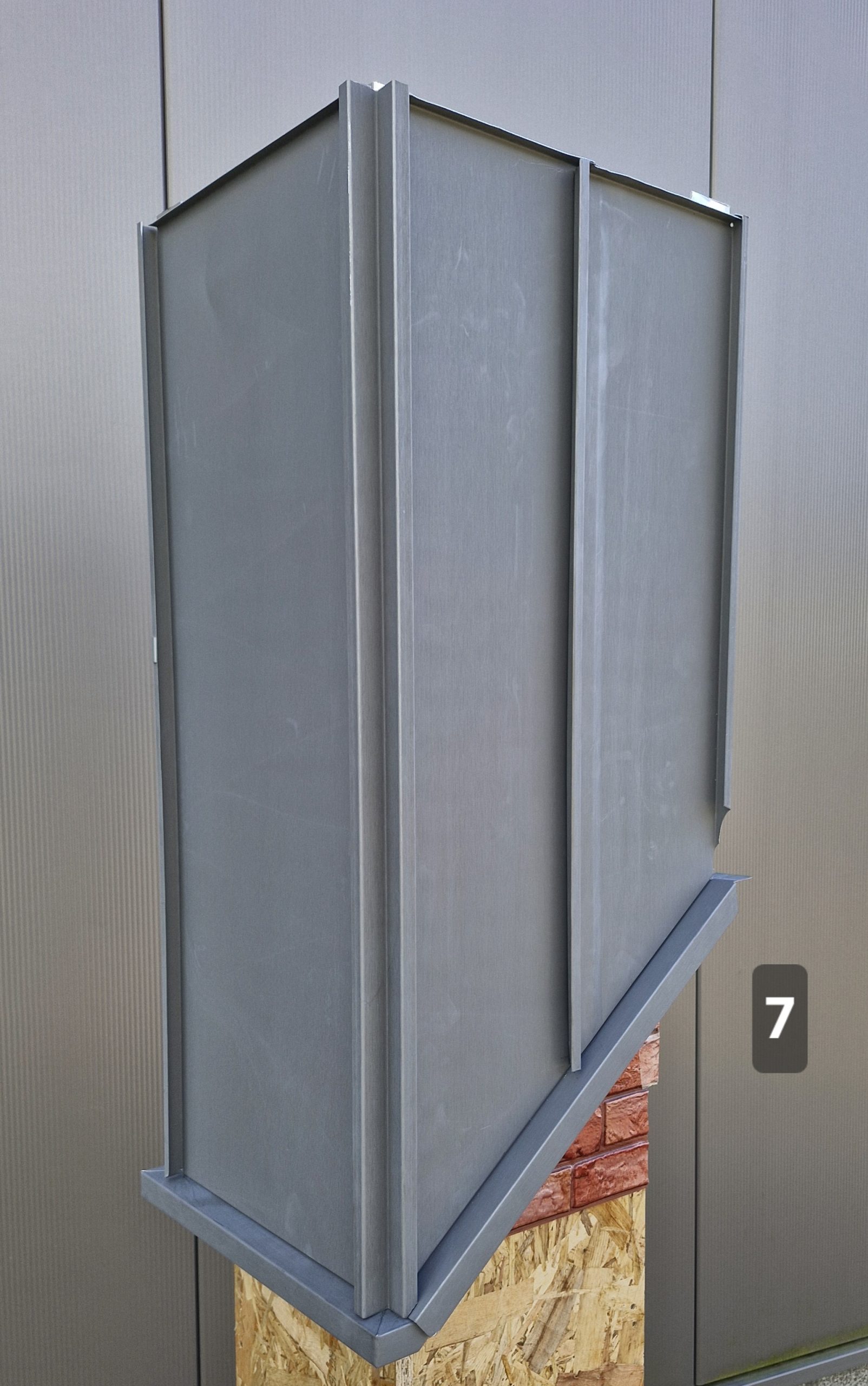

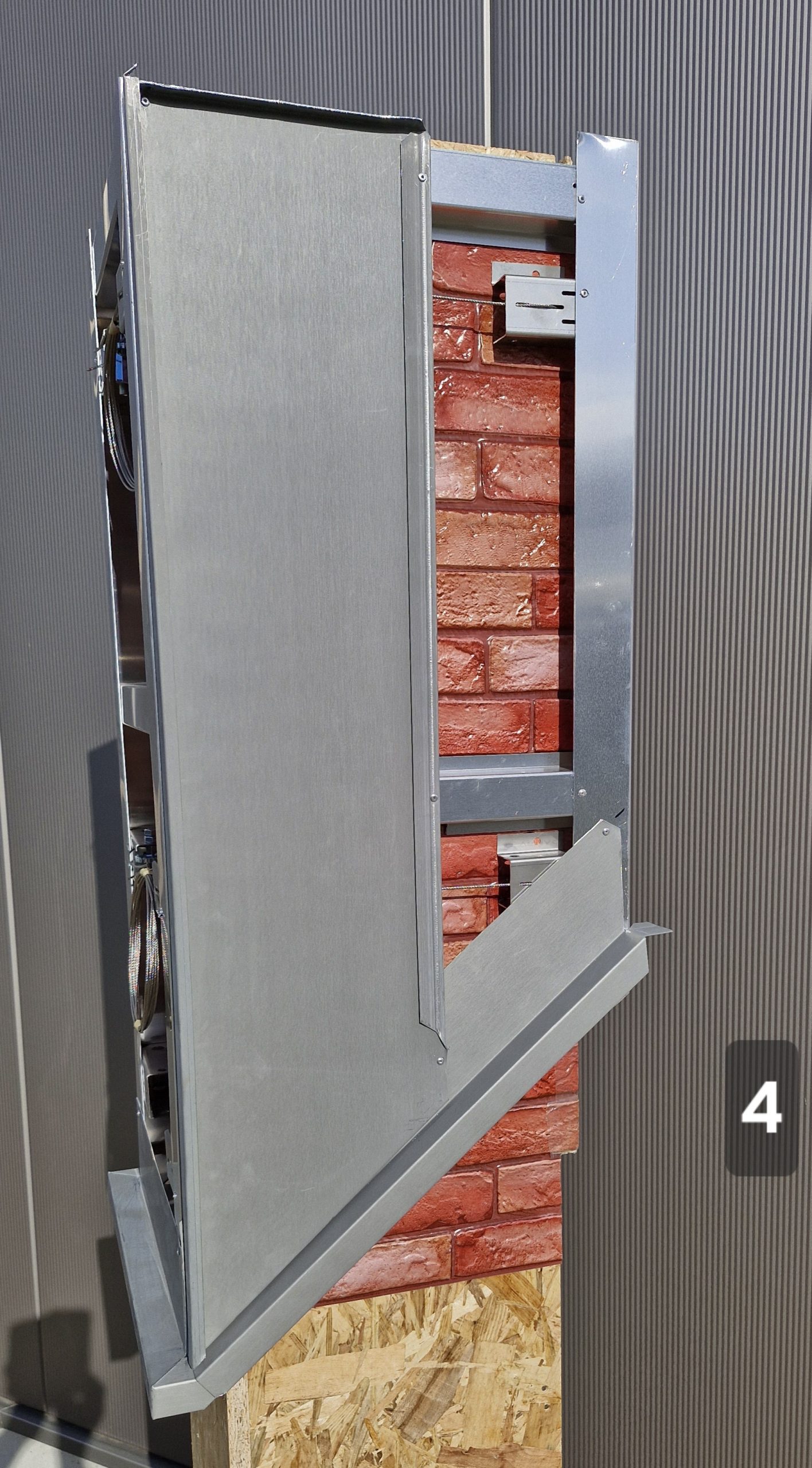

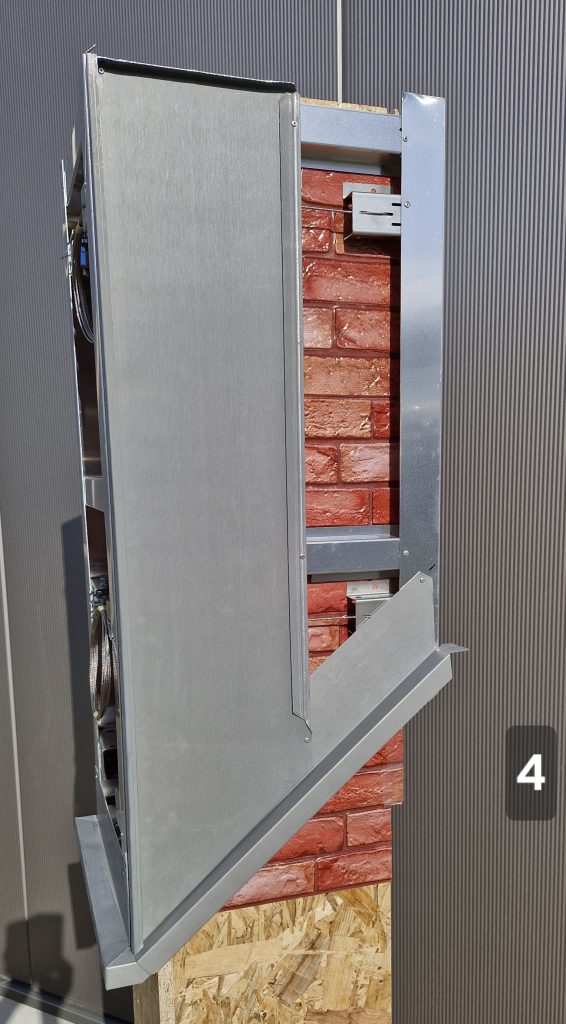

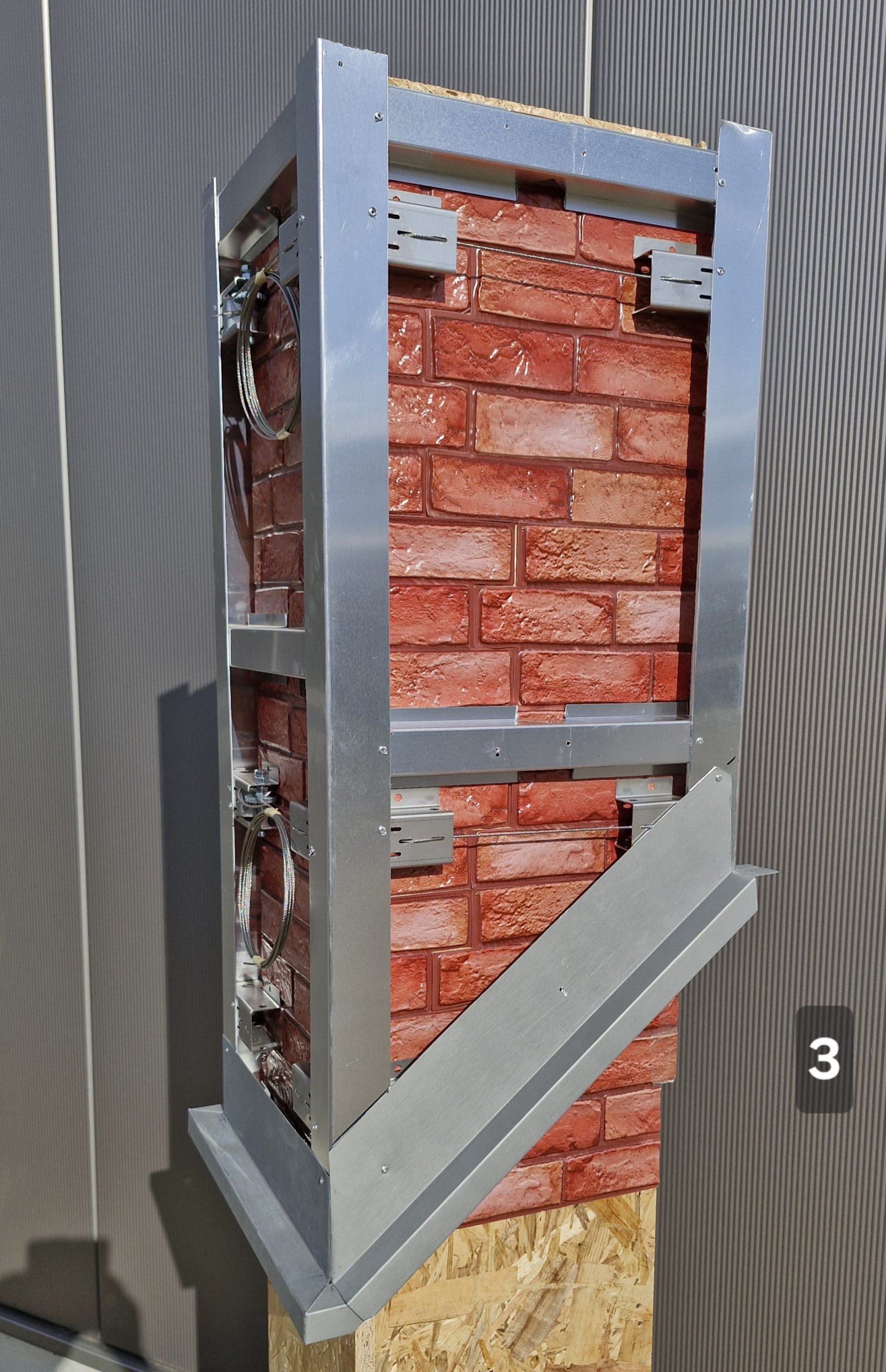

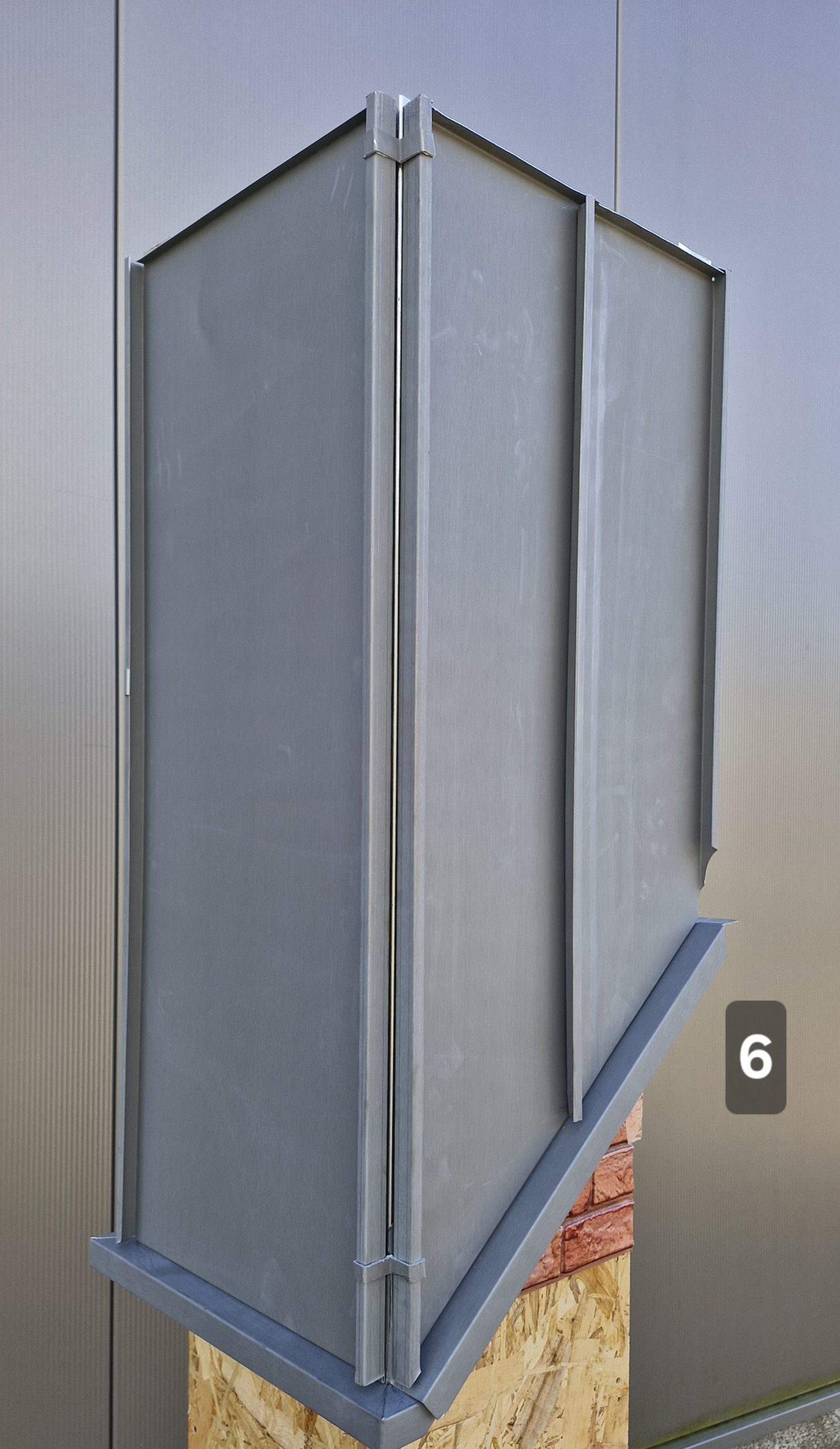

Nach der Montage der Spannfix-Gurte werden vorgefertigte Eckschienen mit den Edelstahlecken verbunden. Die auf Maß geschnittenen Flächenprofile werden in die Eckschienen geschoben und an alle Ecken vernietet. Anschließend wird noch die Edelstahlabdeckung montiert und so Regensicherheit von oben geschaffen.

Das Gewicht ist erstaunlich gering: die Bekleidung eines 1m hohen Schornsteins mit Zink mit den Abmessungen 50 x 75 cm wiegt gerade einmal 19 kg, mit dem leichten Aluminium sogar nur 12 kg.

Vemaco Spannfix ermöglicht eine moderne und flexible Gestaltung am Schornstein. Individuelle Kundenwünsche können berücksichtigt werden, da nach Anforderung auch weitere Materialien und Werkstoffe auf dem Spannfix-System befestigt werden können.

Schornsteine bis
einer Breite/ Länge von 1 m.
(zum Vergrößern auf das Bild klicken)

Schornsteine über
1 m Breite / Länge
(zum Vergrößern auf das Bild klicken)
